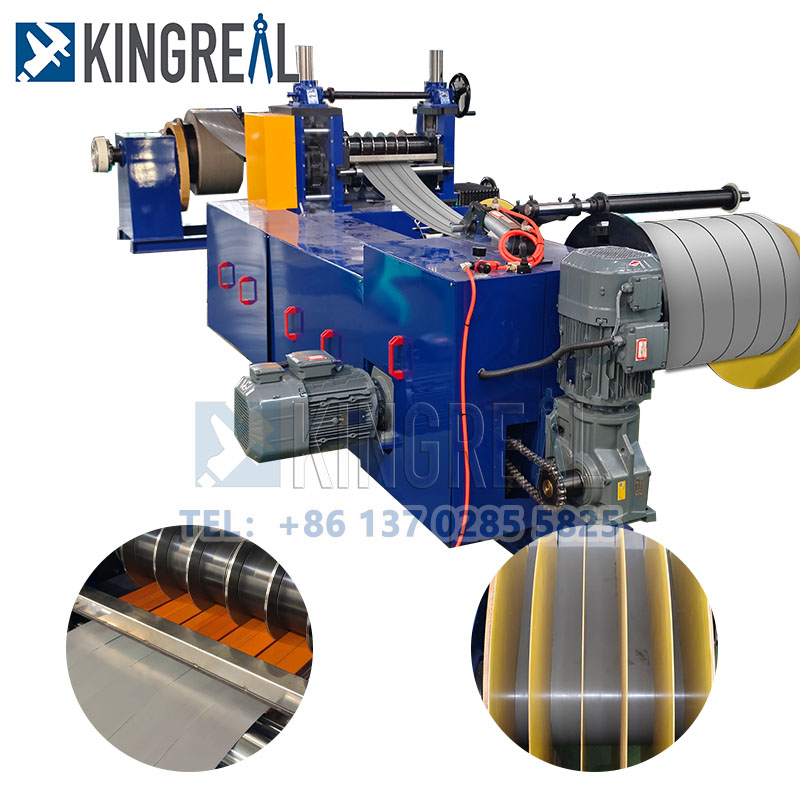

Слитер на челик Кингреал нуди А.Едноставна машина за сечење на калемЗа клиенти со помал буџет. Оваа едноставна линија за отсекување на калеми првенствено се користи за да се намалат широките калеми во тесни ленти прилагодени на потребите на клиентот и потоа да се премотат во производната линија.

Оваа едноставна машина за отсекување на калеми е дизајнирана да ги задоволи потребите на клиентите со помала прецизност и барања за ширина на серпентина. Кинреалниот челик Слитер исто така нуди поедноставена верзија на едноставната линија за сечење на калеми. Оваа едноставна машина за сечење на калем ги минимизира барањата за опрема додека сè уште ги задоволува потребите на едноставна линија за сечење на калеми.

И едноставната машина за сечење на калеми и стандардната машина за метална сечење можат да обработуваат разновидни метални материјали, вклучувајќи ладно валани и топло валани јаглероден челик, силиконски челик, ливчиња, не'рѓосувачки челик и обложени материјали, итн., Обезбедувајќи прецизно исечување и автоматско работење.

Работен тек на едноставна машина за сечење на калем

Вчитување на калем → Деколирање → Паркирање → Сместење → Јамка → Водење → Штала → Премота за премотување → јамка → затегнување → затегнување → калеми за растоварање

Параметри на едноставна линија за сечење на калем

Модел	Дебелина на материјалот (мм)	Ширина на материјалот (мм)	Број на ленти	Брзина	Тежина на калем	Забелешка
Модел 1	0,1-1	80-350	8-30	50-100	3	Техничките параметри и конфигурацијата на опремата може да се утврдат според потребите на клиентите
Модел 2	0,2-2	80-350	6-30	50-150	3
Модел 3	0,2-2	80-450	6-30	50-150	5
Модел 4	0,2-2	80-650	6-30	50-150	7
Модел 5	0,2-2	80-800	6-30	50-150	7
Модел 6	0,1-1	500-1300	12-30	50-200	7/15
Модел 7	0,3-2	500-1600	12-30	50-200	7/15
Модел 8	0,3-3	500-1600	8-30	50-180	15
Модел 9	0,3-3	900-1800	8-30	50-180	20
Модел 10	1-4	900-1600	6-30	50-120	20
Модел 11	1-6	900-1600	6-30	30-80	30
Модел 12	2-12	900-1600	5-30	20-50	30

Главни компоненти на едноставна линија за сечење на калем

а. Хидраулична количка за оптоварување на калем за едноставна машина за сечење на калем

1. Главни компоненти: заварена челична структура, тркала што се движи, четири колони за водичи, вратило за погон, итн.

2. Максимално оптоварување: 10 тони, 1,1 kW циклоиден мотор на пинхел, брзина на патување 6 m/мин.

3. Хидрауличен погон: Може да крене калеми под 10 тони нагоре и надолу, со максимален удар од 500 мм. Хидрауличен цилиндер: FA-φ125 mm (еден сет).

б. Хидрауличен декоилер за едноставна линија за сечење на калем

1) Главни компоненти: заварена челична структура, четири заоблени сечила, лизгачка база во форма на клин, мандата, странични плочи, лежишта, седиште за лежишта, сопирачка за пневматски диск, итн.

2) Опсег на експанзија и повлекување: φ460 mm до φ520 mm × 850 mm.

3) Максимално оптоварување: 10 тони.

4) хидрауличен погон: експанзија и повлекување се изведуваат со хидраулични цилиндри на влечење; Хидраулични цилиндри: FA-φ200 mm (1 сет)

5) Моторна моќност: 4,0 kW Циклоиден мотор на пинхел + инвертер, добиточна храна управувана од ланец

6) Притиснете го ролерот: 1,1 kW циклоиден мотор на пино

в. Хидраулична рака за поддршка за едноставна машина за сечење на калем

Цел: Ја поддржува главната рака на декоилерот и ја зголемува ротационата инерција на ролна.

Структура со една рака, хидраулични лифтови на цилиндарот и се намалува.

За време на одвивањето, раката за поддршка се крева за поддршка на раката на деколерот; За време на вчитувањето, раката за поддршка се спушта.

Д. Пилер, притиснете ролери, хидраулична смолкнување за едноставна линија за сечење на серпентина

Главна структура: заварена челична плоча

Притиснете ролери: φ250 × 1050мм, лесна цевка, полиуретанска гумена обвивка, конвенционален мотор од 18,5kW со погон на променлива фреквенција

Хидраулична смолкнување: Заварена рамка за челична плоча, база на леано челично сечило

Секач: Четиристран сечило, материјал: CR12MOV, цврстина: 60 ​​± 1

Хидрауличен погон: Хидрауличен цилиндер: FA-φ100мм, 2 комплети

е. Јамка за јамка и мост за едноставна машина за сечење на калем

Главна структура: заварена челична плоча

Хидрауличен погон: CA-φ80mm, 1 сет на хидраулични цилиндри контроли мост подигнување и спуштање

f. Рачни странични упатства за едноставна линија за сечење на калем

1. Главни компоненти: челична плоча, склопување на ролери, полиуретанско гумено тркало, рачна завртка, електрично прилагодување, итн.

2 Ролери за странични водичи: Материјал: CR12MOV, високо-температура гасени и калено, HRC 580-620, 2 ролери од секоја страна

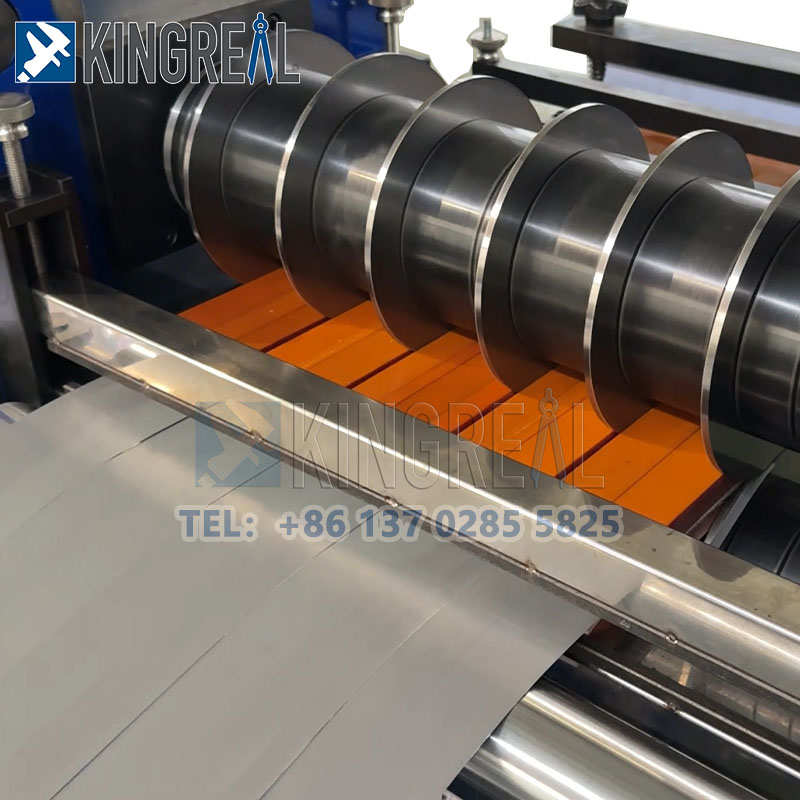

g. Машина за отсекување за едноставна линија за сечење на калем

1. Главни компоненти: Структура на челични плочи, леана основа, синхрон менувач, механизам за кревање, спојување на спојката, универзален зглоб, итн.

2. Секач на вратилото: 40Cr, φ140 x 1050мм, Т-слот 28мм, калење и калење со средна фреквенција, третирано од земја, тврд хром, длабочина на слот 16мм.

3. Надворешен дијаметар на секач: φ280мм (обезбеден купувач)

4 Метод за фиксирање: заклучување на секачот со ореви

5. Една поставена заграда за прилагодување за фиксирање на ленти од дрво

6. Страничните панели се движат електрично, лифт на вратилото на секачот и долниот електричен синхроно

7. Мотор за лепење: 45kW AC мотор + инвертер

ч. Одделен старо ветер за едноставна машина за сечење на калем

Главни компоненти: структура на заварена челична плоча, ролери за водичи

Двострана винарска старо, телескопски механизам, автоматско празнење, AC мотор + погон на инверторот

Јас. Јамка за јамка и мост за едноставна линија за сечење на калем

Главна рамка: Структура на заварена челична плоча

Хидрауличен погон: Контроли на хидрауличен цилиндер мост лифт и долен: CA-φ80мм (1 сет)

Ј. Станица за затегнување на плочи за едноставна машина за сечење на калем

Главна структура: челична плоча, раздвојување ролери, гума од ПУ

Подлога за затегнување: обложена со волна

Ролери: φ500mm, PU гума обложена

Хидрауличен погон: го контролира подигнувањето и спуштањето на плочата; Хидрауличен цилиндер: FA-φ100мм (2 сета)

К. Хидрауличен колелер, хидрауличен ејектор за едноставна линија за сечење на калем

Главни компоненти: заварена челична структура, четири челични плочи, лизгачка база во форма на клин, мандата, странични плочи, лежишта, блокови за лежишта, хидрауличен цилиндер на влечење, редуктор на менувачот, хидрауличен исфрлувач, пневматска сопирачка, итн.

Опсег на дијаметар што не се соочува: φ480мм до φ508мм × 850мм

Хидрауличен цилиндер на влечење: FA-φ150мм

Максимален капацитет на оптоварување: 10 тони

75kW AC мотор + инвертер

Ø 80мм Прес рака, хидраулично кревање

Л. Хидраулична рака за поддршка за едноставна машина за сечење на калем

Цел: Ја поддржува главната рака на колерот и ја зголемува ротационата инерција на Coiler.

Структура со една рака, хидраулично кревање

За време на обложување, раката за поддршка се крева нагоре за да ја поддржи раката на Колерот; За време на истовар, раката за поддршка се крева надолу.

м. Хидраулична количка за растоварање за едноставна линија за сечење на калем

1) Главни компоненти: заварена челична структура, патни тркала, четири колони за водичи, вратило, итн.

2) Максимален капацитет на оптоварување: 10 тони, 1,1kW циклоиден мотор на пинхел, брзина на патување: 6 m/мин.

3) Хидрауличен погон: способен за кревање калеми до 10 тони, со максимален удар од 500 мм. Хидрауличен цилиндер: FA-φ125mm, еден сет.

N.hydraulic систем за едноставна машина за сечење на калем

Главни компоненти: 300 кг заварен резервоар за масло од челична плоча, разни хидраулични вентили и табли со нафта.

Хидраулична моќност на погонот: E-Class 11 kW мотор, 30 ml поместување, нормален притисок: 70 кг/cm², максимален притисок: 140 кг/см².

О. Систем за електрична контрола за едноставна линија за сечење на серпентина

1) Една главна контролна конзола и две помошни кабинети за контрола го олеснуваат вчитувањето и истовар на калем.

2) Напојување на електрична енергија: Трифазен 380V ± 10%, 50Hz ± 1Hz

3. Целата едноставна линија за сечење на калеми користи централизирана контрола. Главната контролна конзола има дигитален дисплеј, прилагодување на висока и мала брзина, рачно хранење, континуирано намалување и функции на аларм за дефекти. Сите компоненти се увезуваат или од добро познати домашни брендови. Системот за контрола на екранот на допир го олеснува поставувањето и прилагодувањето на брзината и другите параметри. Може лесно да се префрли помеѓу рачни, самостојни и автоматски режими и може да го следи работниот статус на секоја компонента во секое време за да обезбеди безбедно и ефикасно работење на целатаЕдноставна линија за сечење на калем.
