KINGREAL е еден од професиите производители на тешки мерачи за сечење до должина на линијата, кој може да обработи дебелина на намотката од 6-20 mm, тежина на серпентина до 30 тони и повеќе. Тежок мерач исечен до линија за должина - 2024 KINGREAL
Линија за сечење до должина со тежок мерач - 2024 година KINGREAL може да обезбеди и линија за сечење до должина, машина за сечење со голема брзина, едноставна линија за сечење до должина и оваа машина за сечење до должина со тежок мерач, која може прецизно да сече до должина на топло валани челик , ладно валани челик, нерѓосувачки челик, силициум челик и други метални намотки со автоматско редење уред за целосно автоматизиран производствен процес.
Поради неговата висока јачина, добра цврстина, лесна обработка и формирање и добра способност за заварување, дебелиот лим калем широко се користи во различни индустриски полиња, за да ги задоволи потребите на различни индустрии. Побарувачката на линијата за сечење со тежок мерач до должина се зголемува, обработката на калем од дебел лим за повисоките барања на опремата, од нивелирање на опремата за расклопување до смолкнување и редење. Барањата за опсегот на носивост се многу повисоки отколку за другите дебелини на лим.
KINGREAL Heavy Gauge Cut to Length Line е специјално дизајниран за обработка на калеми со опсег на дебелина до 6-20 MM со помош на декојлер, исправувач, мерење, сечење до должина и редење.
Име |
Детал |
Суровина |
Q235 HR |
Дебелина на листот |
5,0-20,0 мм |
Ширина на листот |
900-2000 мм |
Нето ширина на влезната машина |
2000 мм |
Надворешен дијаметар на серпентина |
Φ1000~Φ2200mm |
Внатрешен дијаметар на серпентина |
Φ550~Φ760mm |
Максимална тежина на серпентина |
30 Т |
Должина на редење |
1000-12000 мм |
Прецизност на владеењето |
≤±1,5mm/3M |
Дијагонална точност |
≤±1,5mm/3M |
Точност на израмнување |
≤±2,0mm/M |
Работна брзина |
0~25 м/мин |
Вкупна моќност |
~ 500 KW |
Висина на центарот на машината |
1000 мм |

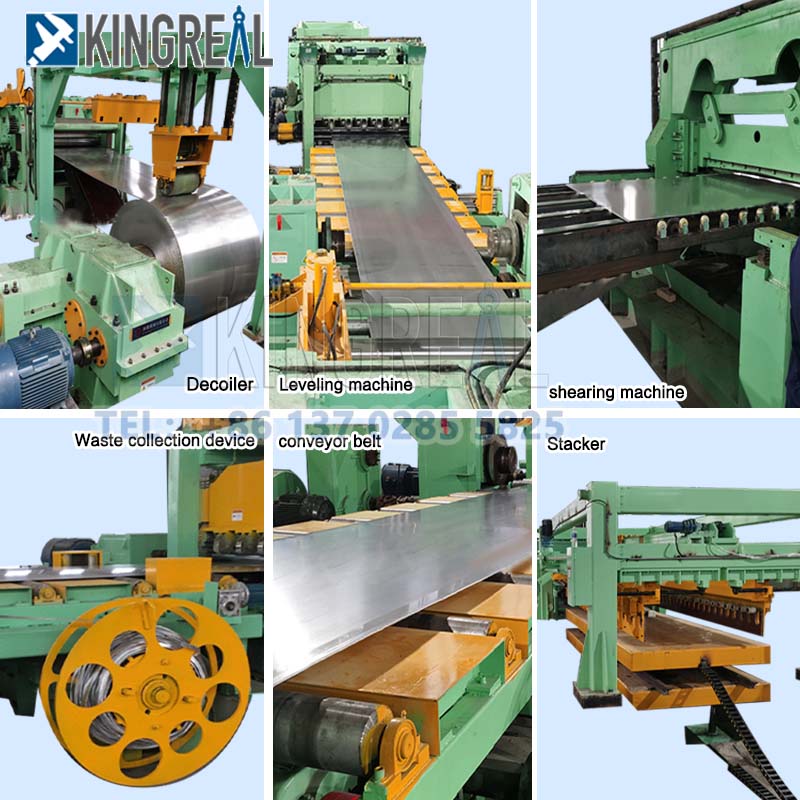

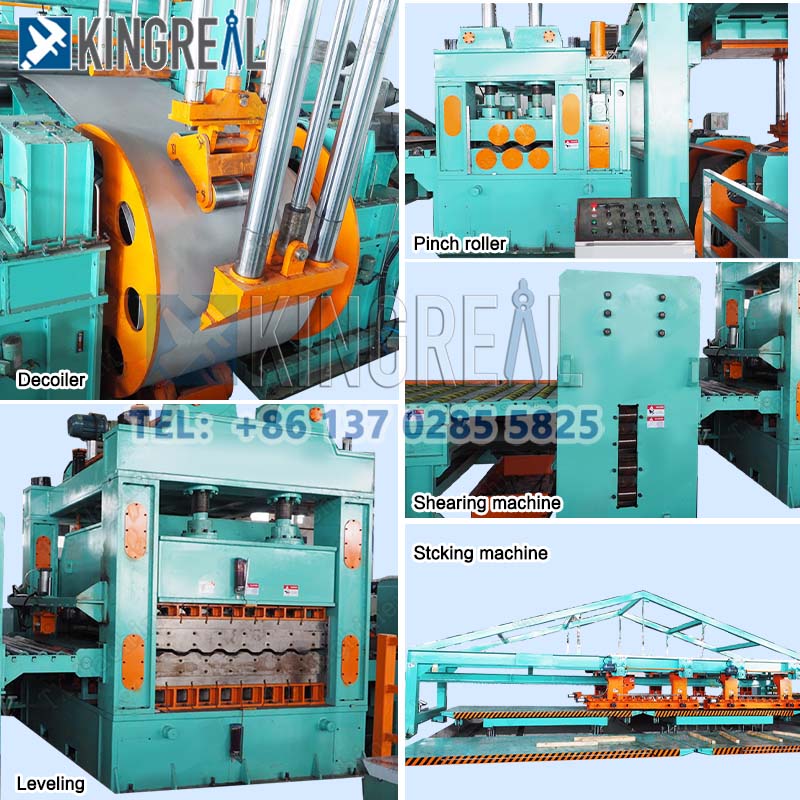

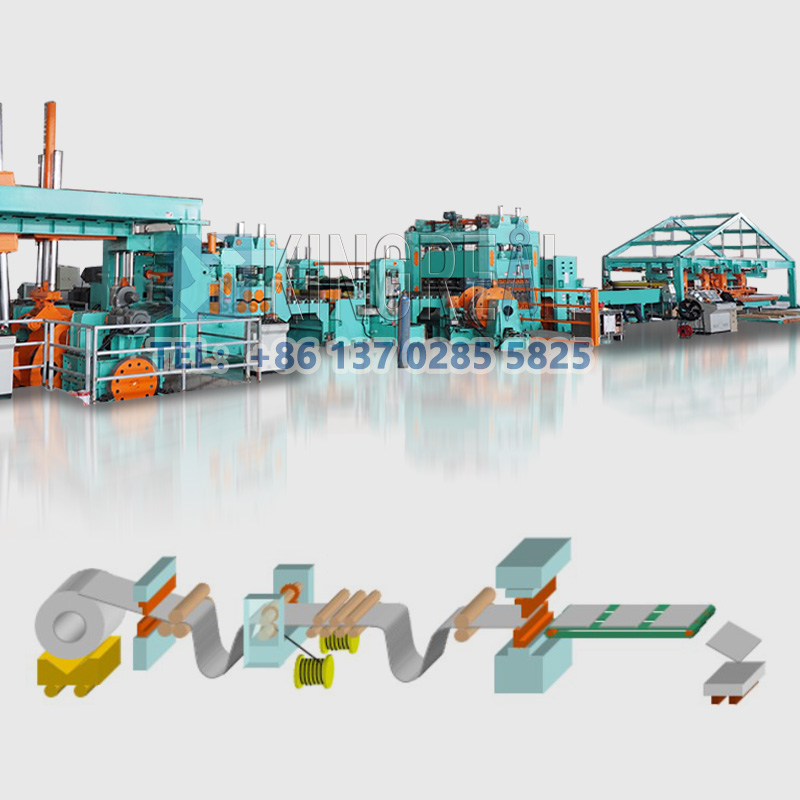

Хидрауличен декојлер-- Рамка Хидраулична пилот-машина--Машина за израмнување со седум ролни--Тример со две глави - Скарп колектор - Машина за израмнување со единаесет ролни - Пневматски уред за димензионирање - Внесувач на задна плоча - Хидраулична машина за сечење - Машина за редење
а.Капацитет :30Т
б.Спецификации на сопирачките: 4-DBH205
в.потег за подигнување на рамката на материјалот 650мм (подигнете директно до макарата, може да дојде до отстранет материјал од челична облога)
г. Усвојување на механизам од типот на двоен конусен горен притисок за стегање на челичната намотка, движењето на вториот крај на основата на машината е водено од хидраулични цилиндри и има функција на истовремено центрирање на погонот, вретеното на вториот крај на размотувачката е дизајниран со пневматски уред за сопирање со диск.
Ја прифаќа структурата на стегање и напојување со два валјаци и израмнување со пет валјаци. Моторот ги придвижува горните и долните валјаци низ редукторот и дистрибутивната кутија преку универзалната оска за поврзување, горниот валјак што го прилагодува и притиска за напојување се извршува од хидрауличниот цилиндар, а горниот валјак се прилагодува и притиска за израмнување. од електричната енергија. Со оглед на синхроната работа на машината за предучилишна возраст и домаќинот за израмнување, контролата на моторот е контролирана од американскиот систем за контрола на DC од серијата PARKER590C. Универзалната поврзувачка осовина го прифаќа индустриското универзално вратило за мелница.
Дијаметар на валјак за израмнување: Φ220mm
Растојание на ролни за израмнување: 260 mm
Ролери Количина : 2+5 валјаци
Материјал за валјак: ковано челик GCr15 со калено и стврднување со средна фреквенција (HRC60)
Моќност на главниот мотор: 132KW DC
Моќност на моторот за прилагодување: 2-7,5 KW
Главен редуктор: JZQ850
Редуктор за прилагодување: 2-BWY4 Намалување на замавнување
a.Функција: Спречување на листот да не остане во форма при работа и регулирање на листот во главната машина за израмнување. Се состои од машинска основа, ролери за ограничување, лизгач за потпорно седиште, валјак за водич и уред за прилагодување. На двете страни од правецот на ширината на листот се обезбедени вертикални ролки за водење, а рамката на валјакот за водење е фиксирана на соодветниот лизгач, кој го поместува лизгачот на водечкиот столб во насока на ширината на листот низ моторот со помош на жичаната шипка. плаќање на навртки, за да се прилагоди на различните ширини на листови. Прилагодувањето е моторизирано.
b. Опсег на прилагодување: 900~2000mm
Материјал за водич на валјак: Gcr15 (HRC60)
Мотор за прилагодување: 2~3KW
Редуктор за прилагодување: 2-WPDKS135 Редуктор на црви
Функција: Машината за стрижење главно ги исполнува задачите за сечење глава, сечење опашка, странично отсекување, надолжно стрижење и сечење до должина.
Приспособливост на материјалот: Погоден е за челични плочи со различна дебелина и материјали, како што се обичен јаглероден челик, висококвалитетен нисколегиран челик, легиран челик, челик за цевководи и плоча од нерѓосувачки челик.
Степен на автоматизација: целиот процес работи автоматски, со што се намалува рачната работа и се подобрува ефикасноста на производството.
Точно мерење: со мерење со висока прецизност за да се обезбеди точна големина на сечењето.
Прилагодување на јазот на сечилото: Страничната празнина на сечилото може да се прилагоди за да се обезбеди квалитет на сечењето.
a.Модел: Хидраулична сопирачка
б. Удари во минута: 8-12 пати
c.Материјал на сечилото: Cr12Mov
г. Моќност на моторот: 55KW
Станица за исхрана:
a. Се состои од рамка, маса со ролери за нишање, транспортер со валјак и енергетска единица. Неговата функција е да ја внесе рамната плоча во машината за фрлање.
б.Мотор: 7,5KW
в. Редуктор: BWY4 Редуктор на замавнување
Главен фидер:
a. Се состои од машинска основа, плоча, лизгач, ролери за фрлање и единица за напојување. Материјал за фрлање на горниот валјак подигање и спуштање за пневматска имплементација. Менувачот е механички. Неговата функција е да ја внесе плочата во дворната маса.
б.Мотор: 7,5KW
в. Редуктор: BWY4 Редуктор на замавнување
Табела за редење: Се состои од челични плочи и челични делови заварени заедно. Неговата функција е да ја натрупува калибрираната рамна плоча. Должина 12 метри.
Пневматски столар: Се состои од еден комплет уред за израмнување на надолжните граници и три комплети уред за израмнување на попречните граници. И механизмите за ограничување и прилагодување може да се прилагодат според различни ширини на плочата, а прилагодувањето е рачно. Извршувањето за исправување на материјалот е пневматски активирач.
|
|
|
1. Целосна палета на приспособени услуги, според потребите за производство на чинии на клиентите за да се обезбеди дизајн на цртање производствена линија Cut To Length, може да се конфигурира со избор.
2. Обезбедете различни конфигурации за линијата CTL, како што се количка за товарење, уред за отсекување, автоматско редење, автоматско празнење итн.; реализираат целосно автоматско производство.
3. Обезбедете разновидни додатоци за да се обезбеди стабилност и долговечност на линијата CTL;
4. инженерите локална гаранција за пост-продажба, можат да ја водат инсталацијата на Cut To Length Line на локацијата.
5. 24/7 on-line пост-продажна услуга, технички одговор.
