Опис на производот

Видео приказ:

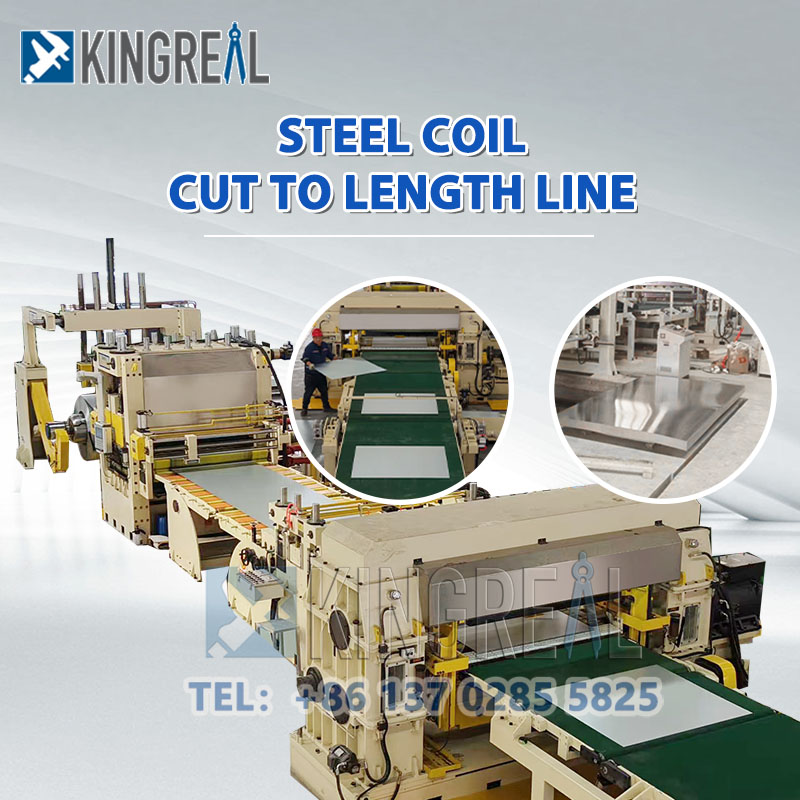

Пресечена линија за должина - Производство со голема брзина со летечко смолкнување

KINGREAL STEEL SLITTER е специјализиран производител и производител во полето на линии со сечени линии и е посветен на донесување оптимални решенија за своите клиенти.

Во зависност од потребниот капацитет за сечење метал на купувачот, опсегот на суровини што треба да се преработат и потребите за производство на фабриката.

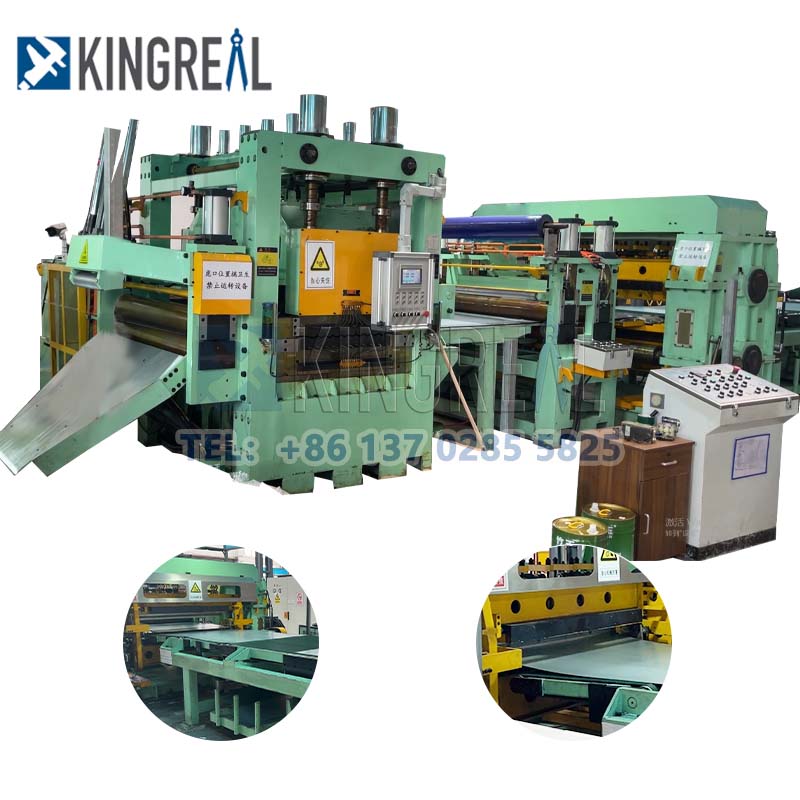

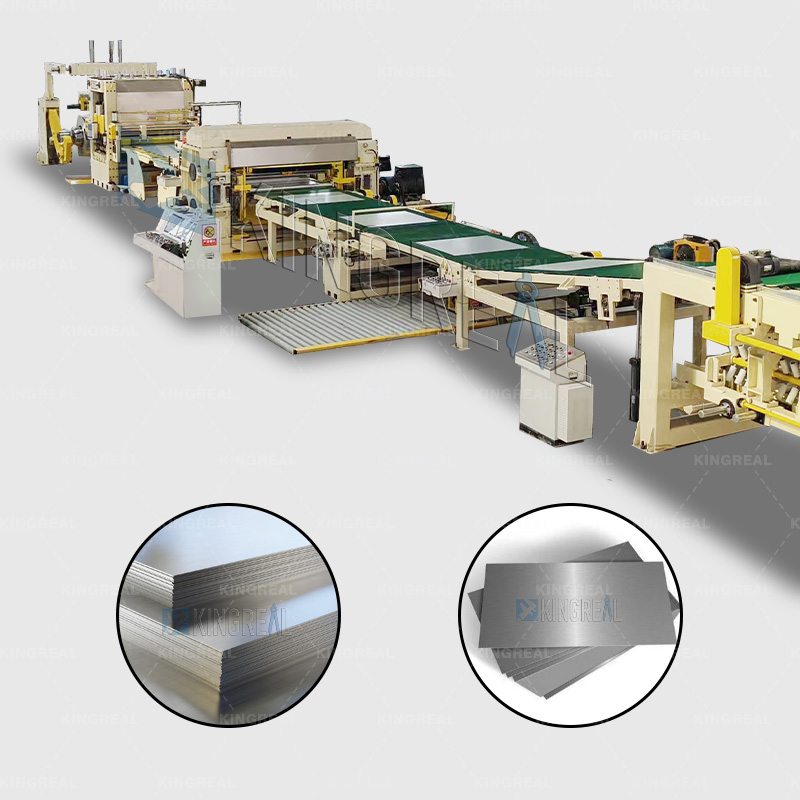

Cut To Length Machine with fly shear е индустриска машина за сечење континуирани метални ленти во плочи или листови со одредена должина. KINGREAL дизајн во Fly Shearing

реализира континуирано автоматско и прецизно сечење на метални ленти без запирање при движење со голема брзина, чија брзина може да достигне до 80M/Min. Главно се користи во челик,

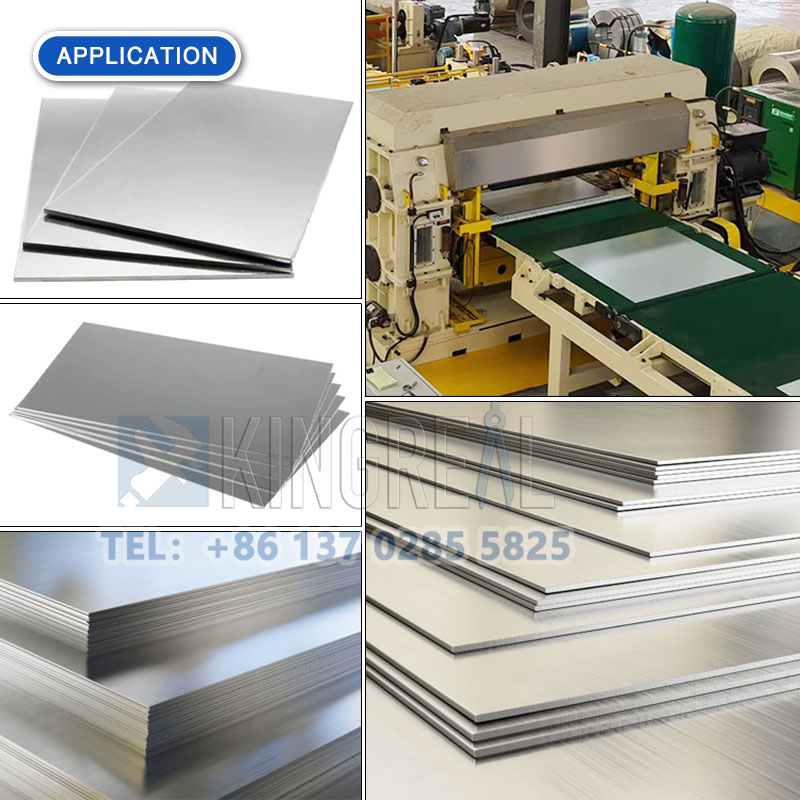

алуминиум, бакар и други металопреработувачки индустрии, а широко се користи во автомобилската индустрија, домашните апарати, градежништвото и други области.

cut to length machine

Кога производствената линија работи, декојлерот е во состојба на напојување. Откако лист материјалот ќе влезе во машината за израмнување со 6 слоја 21 валјак со висока прецизност за израмнување, тој влегува во NC Length Measurer со електричен око контролиран лупер и страничен механизам. Мерачот за должина NC ја поставува големината, а потоа го внесува материјалот до следниот чекор Ротирачка машина за сечење; кога NC хранењето ја достигнува поставената големина. Машината за стрижење го отсекува лимниот материјал, а сечениот лим материјал е уредно нареден од уредот за пренесување во Машината за редење производи и платформата за подигање на челичниот лим за редење може автоматски да се намалува со зголемувањето на висината на челичните лимови; Кога ќе се достигне поставената вредност на плочите, производната линија автоматски ќе престане. Во тоа време, платформата за подигање ќе се спушта со рачна контрола, ќе се истера количката за празнење, а истовремено ќе се вози друга количка за празнење, која ќе влезе во следниот работен циклус.

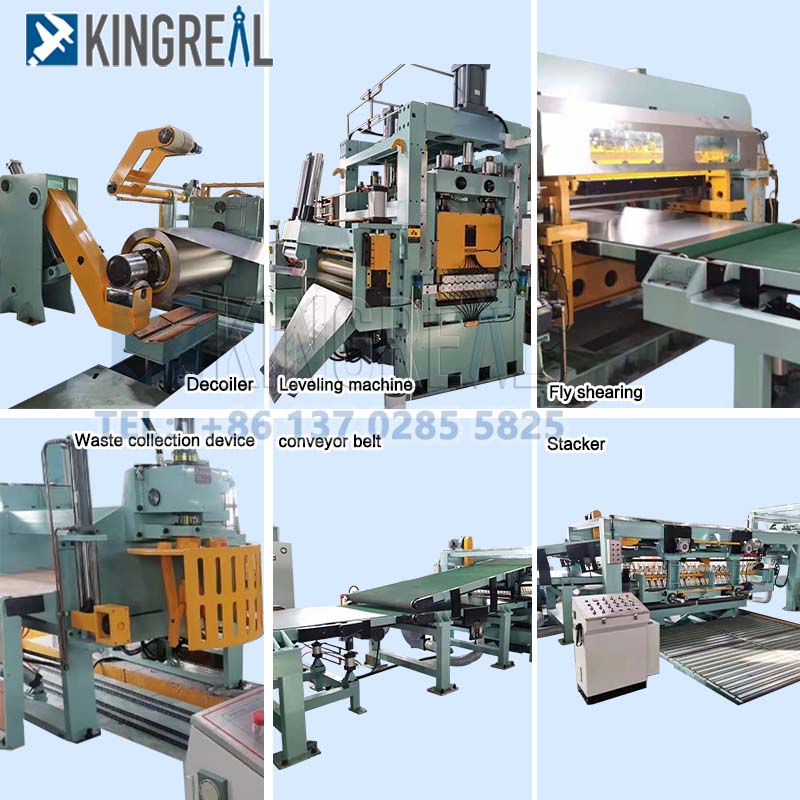

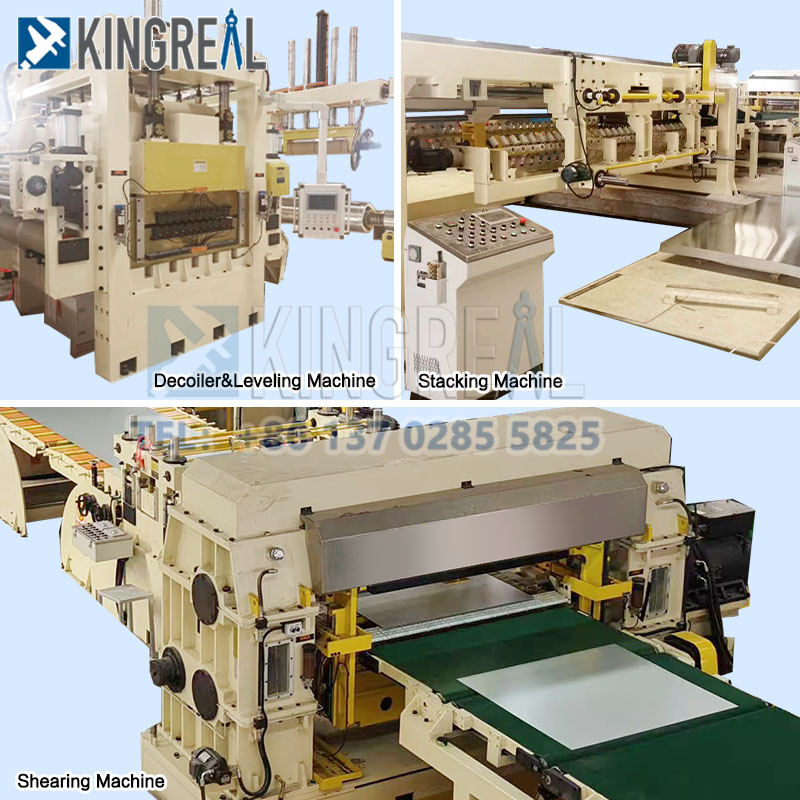

Компонента за производна линија CTL

Табела за суровини	1 Единица
Количка за хранење	1 Единица
Предна помошна поддршка	1 Единица
Uncoiler + Уред за одмотување	1 сет
Шестслојна машина за израмнување + Работни ролери систем за самочистење	1 Единица
Машина за ламинирање на филм од горната страна	1 Единица
Краток лупер	1 Единица
Уред за водење на страни	1 Единица
Стиснете NC должина мерење	1 Единица
Машина за стрижење на муви	1 Единица
Машина за пренос	1 Единица
Машина за редење производи	1 Единица

Техничка спецификација на машината со исечена должина

Необработен матерјал	CRC челик
Дебелина	0,4-3,0мм
Ширина	≤1500мм
Тежина на серпентина	≤ 20 Т
Должина	500-6000 мм
Толеранција на должина	L=2m≤±0.3mm (2.0mm)
Дијагонална толеранција	L=2m≤±0,5mm (2,0mm)
Брзина	0~80 m/min (регулација на брзина без чекори)
Соголете ја брзината	0~15 м/мин
Контрола	Контрола на конверзија на фреквенција наизменична струја

Карактеристика за машината за сечена должина со смолкнување за летање

Високата ефикасност е една од најистакнатите карактеристики на оваа CTL линија. Преку дизајнот и примената на уредот за летечко стрижење, тој реализира нон-стоп сечење при движење на лентата со голема брзина, додека има уред за мерење на должина, уредот за летечко стрижење ја обезбедува точноста на сечењето.
KINGREAL Cut to Length Machine усвојува ролери обложени со хром, валјаци обложени со гума, пневматски агрегати и други компоненти за заштита на површината на челик.
Високопрецизен ефект на израмнување. Производната линија CTL може да биде опремена со 21 комплет валјаци за високопрецизно израмнување или машина за двојно израмнување за одмотување и израмнување на метални намотки, што може да им донесе на клиентите повеќе рамни и висококвалитетни метални лимови.
Мостот за јамка може да се избере или да се избегне, целосно во согласност со производствените потреби на купувачот и реалното искористување на површината на фабриката, што може да ја направи машината Cut To Length покомпактна, да заштеди простор на подот и да ја намали секундарната обработка на фабриката. Тоа е добар избор за многу мали производители.
Обезбедувањето уред за отсекување е клучна дополнителна карактеристика за отсекување на рабовите на металните ленти пред да се исечат. Уредот за отсекување ги отстранува брусите, неправилностите или вишокот материјал од рабовите на металната лента, осигурувајќи дека рабовите на готовиот лист се мазни и уредни. Може да се ракува со широк опсег на ширини и дебелини на ленти, со што се зголемува разновидноста и приспособливоста на машината.

Карактеристика за Fly Shearing Device во CTL линија

Систем за контрола на синхронизација:

AнапреднаСе користи серво контролен систем или систем за контрола на синхронизација за да се обезбеди ткапа, летечкиот алат за стрижење е синхронизиран со брзината на движење на металната лента.

Контролниот систем може да ја следи и приспособи брзината на алатот во реално време за да се приспособат на различни должини на сечење aри брзини на лента.

Материјал за алат со висока јачина:

Ножевите обично се направени од легиран челик со висока цврстина или волфрам карбид материјали со висока цврстина и отпорност на абење за да се обезбеди долг век на сечење и постојан квалитет на сечење.

Обликот и дизајнот на аголот на ножевите се исто така оптимизирани за да се намали отпорот на сечење и да се подобрат резултатите од сечењето.

Дизајн на динамична рамнотежа:

Ножевите и држачите за алати на уредот за летечко стрижење се со динамички избалансиран дизајн за да се обезбеди непречено функционирање при движење со голема брзина, да се намалат вибрациите и да се подобри точноста на сечењето и животниот век на опремата.

Механизам за прецизен водич:

Опремен со механизам за водење со висока прецизност за да се осигури дека летечкиот алат за стрижење секогаш ја одржува правилната патека и позиција на сечење за време на процесот на сечење, подобрувајќи ја точноста на сечењето.
