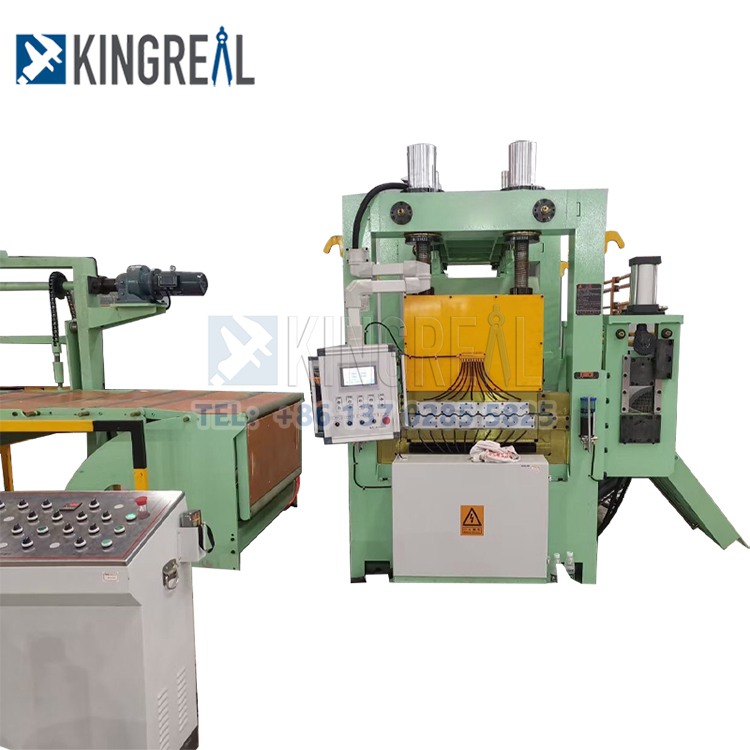

2023 Нов дизајн машина за намалување на должината

Со цел да се максимизираат придобивките на клиентите, во 2023 година, New Design Cut To Length Line Machine дизајнираше нова метална линија со сечење до должина, која е способна за целосно автоматизирано брзо летачко сечење и автоматско редење.

Испрати барање Преземи PDF

Опис на производот

Видео за машината со нов дизајн од 2023 година, исечена до должина:

Што е машина за кроење до должина?

За употреба при понатамошна обработка на метал, машината за сечење на метал KINGREAL е дизајнирана да стриже метални намотки со различни дебелини во листови со одредена ширина.

За да се осигури дека производната линија работи ефикасно, производствените линии сечени во должина обично содржат различни производни алатки. Метали со дебелина од4-10 ммили подебели често се обработуваат со помош на метални линии за стрижење со исечени до должина.

Кој е нашиот нов дизајн?

Машина за стрижење на муви

Со цел да се зголеми брзината на производство на линијата, KINGREAL ја дизајнираше и оптимизираше машината за летање за стрижење, која може да сече со непречена прецизност и да ја зголеми брзината од20m/min до 80m/min.

Брзото стрижење има многу специјализирани барања за квалитетот и дизајнот на делот, и за да се обезбеди квалитетот на производот и да се зголеми брзината на производство.

Автоматско стекнување

Последниот дел од линијата CTL може опционално да биде опремен со опрема за автоматско редење, што овозможува автоматско редење на листови. Намалување на трошоците за работна сила и подобрување на ефикасноста на производството.

Целата линија прифаќа централизирана контрола на PLC

Екранот HMI е електронски контролен систем со Mitsubishi, Yaskawa, Siemens, Baumiller, Delta, Schneider и други водечки брендови.

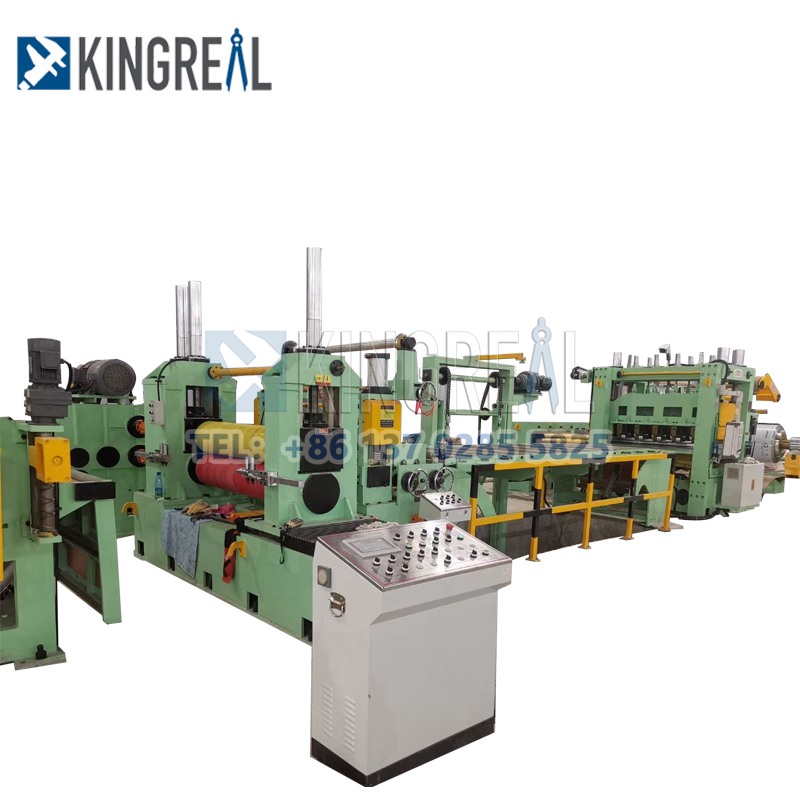

Процес на работа на машина со линија со сечење до должина:

Хидрауличен декојлер → Стиснете го валјакот за довод → Високопрецизен исправувач → Машина за стрижење на муви → Маса за растоварање / Автоматска маса за редење

cut to length machine sheet metal

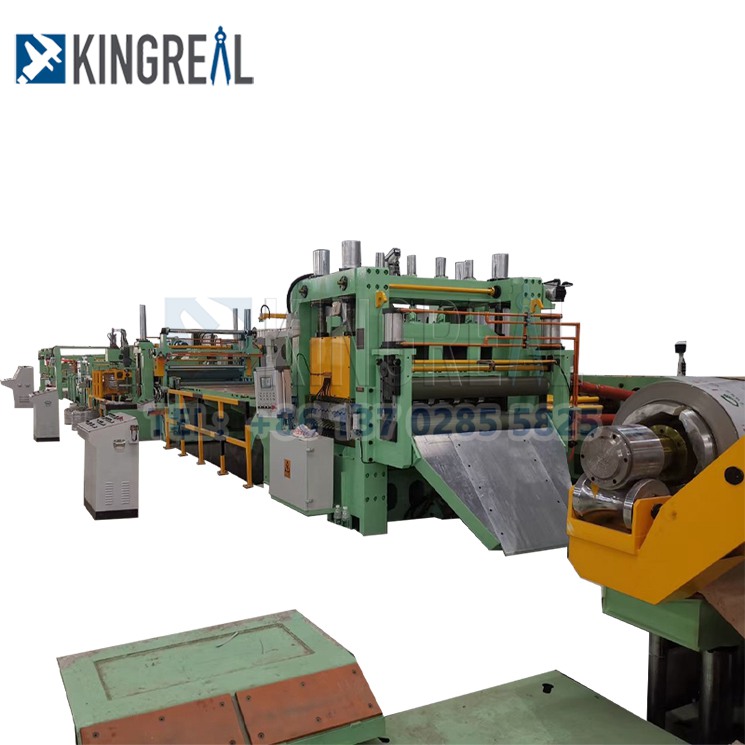

Главните елементи на линијата за намалување до должина

- Декојлер со хидраулична конзола

Максималниот капацитет на хидрауличната конзола KINGREAL за откачување и потпорни намотки е 15 тони.

Преклопникот се извлекува и одговара за внатрешниот дијаметар на намотката благодарение на хидрауличните цилиндри. Има прикачена конзола.

- Високопрецизна опрема за израмнување

За напојување со голема брзина и точно прилагодување на контролата на должината, машината за израмнување KINGREAL се придвижува со серво мотор. Програмабилната контрола се користи за ракување со контролната конзола.

Погонски систем: синхронизирана подвижна лента за напојување на ролери, серво мотор од 15 KW, погон за прецизно намалување

- Пневматски апарат

Компонентите на пневматскиот систем вклучуваат извор на гас (кој го снабдува барателот), делови за обработка на извор на гас, саленоид, поврзани цевководи и цилиндри итн.

За создавање на саленоид и други компоненти се користат висококвалитетни материјали.

Технички спецификации: Капацитет на извор на воздух: 1m3/min, опсег на притисок: 0,4–0,6Mpa.

Техничка спецификација на машината со исечена должина

Тип на машина	Сече до должина линија
Материјал за калем	Метална калем (друго може да се прилагоди
Дебелина на серпентина	0,5-10 мм
Ширина на серпентина	600-2000 мм
Внатрешен дијаметар на серпентина	500/610 mm
Надворешен дијаметар на калем	≤2000 mm
Брзина на сечење	10-70 м/мин
Сече до должина Точност	± 1,5 mm
Исечете до опсег на должина	500-4000 мм
Израмнување на листот	≤±1,5 mm/m²

Добро искористување на линијата за сечење метал до должина

- Намотката мора да биде правилно поставена за да се одржи рамнотежата на тежината. Пред да може да се ресетира, количката за серпентина мора да ја фиксира и затегне намотката во декојлерот.

- За да спречите отворање на главата на серпентина, притиснете ја главата на серпентина со влечниот валјак пред да го отворите пакувањето на намотката.

- Раководителот не смее да стои на серпентина додека работи машината.
