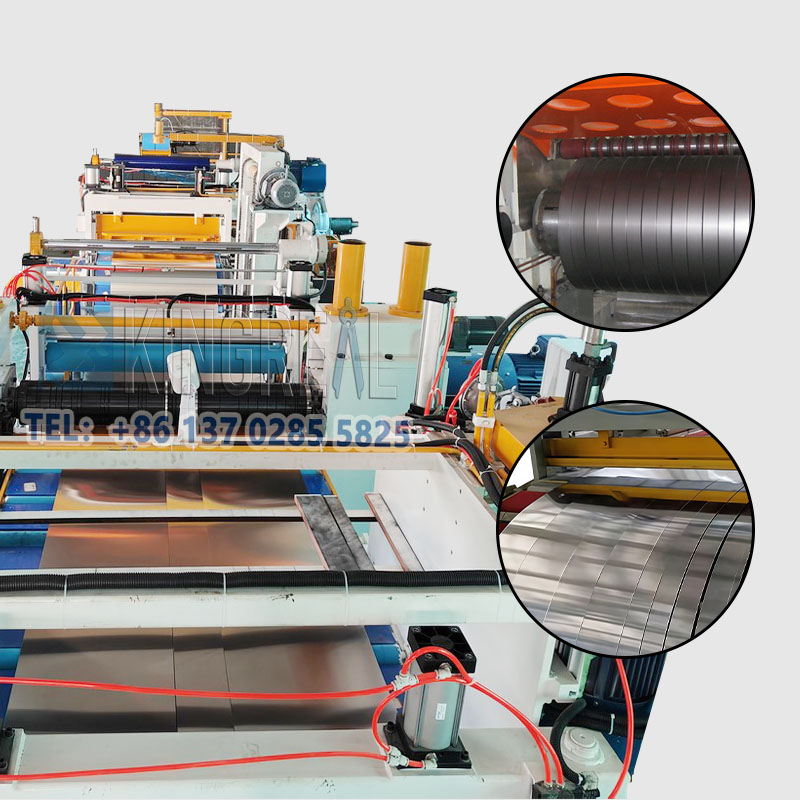

KINGREAL SLITTER 1650mm машина за премотување на сечење намотки е најкарактеристичната линија за празнење, која може да пресече калем на лист со дебелина од 0,3-3 mm. Контактирајте не за најновата програма за понуда
KINGREAL SLITTER 1650MM Машина за премотување на серпентина е дизајнирана за сечење и премотување различни видови материјали, како што се челик, алуминиум, GI, бакар и силициум. Оваа линија за отсекување на серпентина е еден од најчестите дизајни на линијата за празнење и ќе ги задоволи потребите на повеќето постројки за сечење на преработка на намотки. Дебелините на серпентина се движат од 0,3 mm-3 mm и ширина до 1650 mm.
1. Машина за сечење на глави со двојна шипка
2. Машина за сечење на челик со тешка плоча од 10-20mm
3. Намотка се сече на должина линија
4. Производна линија за стрижење за израмнување на декојлер
5. Линија за производство на метална перфорирана машина
Необработен матерјал |
||
бр. |
Име |
Спецификација |
1 |
Материјал |
CR, челик, алуминиум |
2 |
Дебелина на серпентина |
0,3-3 мм |
3 |
Ширина на серпентина |
500-1650 мм |
4 |
Калем И.Д |
≤Φ2000mm |
5 |
Намотка О.Д |
Φ508mm, Φ610mm |
6 |
Тежина на серпентина |
25 Т |
Спецификација на производна линија |
||
1 |
Пресече лента |
25 Макс |
2 |
Машина за сечење |
0-200 м/мин |
3 |
Моќ |
380V/50Hz/3Ph |
4 |
Толеранција на ширина |
≤±0,05 mm |
5 |
Опсег на ширина на рабовите за отпадоци |
2-10 мм |
6 |
Бруси на готов производ |
≤0,03мм |

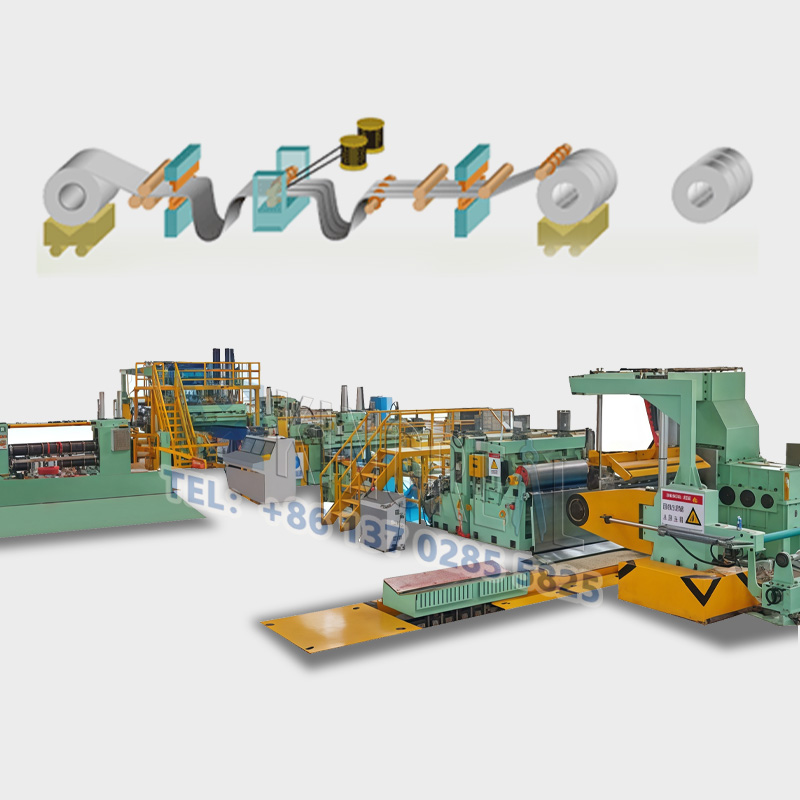

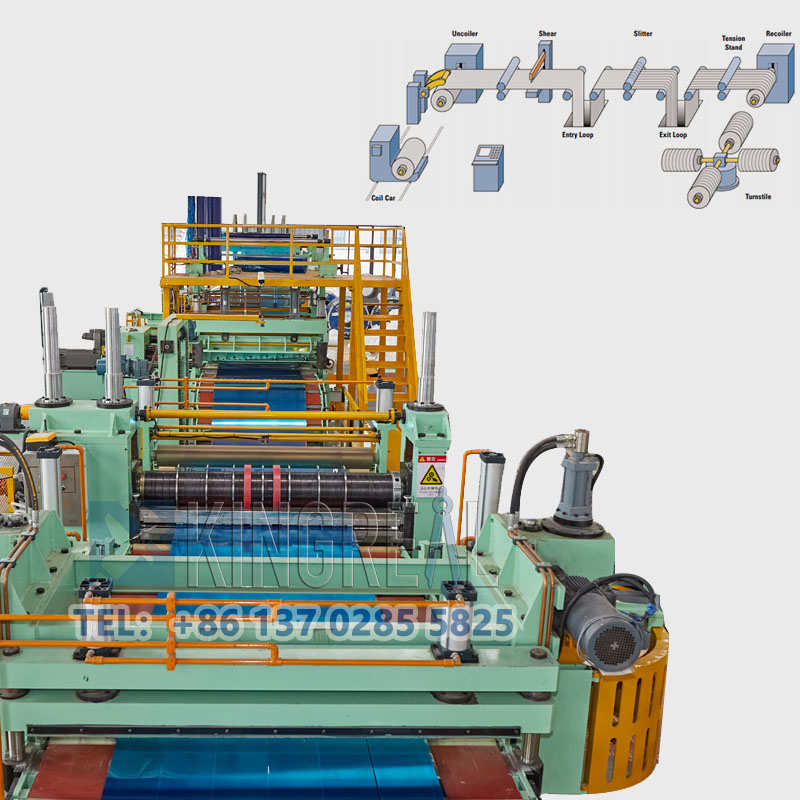

Намотка за товарење количка -- Хидраулично вертикално центрирање на декојлер -- Хидрауличен декојлер -- Стиснете и лост -- Ножици за глава -- Мост со јамка -- Машина за сечење -- Затегнувачка станица -- Одвојување -- Машина за премотување
Структура и употреба: Се користи за напојување на откачувачот, транспортирање на челичната намотка од масата за складирање до макарата на одмотувачот, количката е контролирана од хидрауличниот мотор, а подигнувањето е контролирано од хидрауличниот цилиндар.
Механизам за подигнување: хидрауличен цилиндар и лизгачка структура на колони со четири водилки, моќта на подигање обезбедена од цилиндерот, цилиндерот за промовирање на подигање на масата на носачот V-тип, за постигнување на функцијата на челичната намотка нагоре и надолу.
Механизам за патување: хидрауличен мотор и структура на паралелна водичка шина, патувачката моќ е обезбедена од хидрауличниот мотор, така што количката се движи хоризонтално долж аксијалната насока на вретеното на размотувачот. Секој крај на шината има гранични блок за да се спречи количката да излезе од шините.
А. Функција:
Носење челични калеми, проширување и затегнување на внатрешниот дијаметар на намотките, откачување и празнење или рециклирање на калеми.
Поддржувајќи ја калемната плоча и обезбедувајќи затегнување на челичната лента, таа се состои од рамка, вретено, ролна што се шири и стега, уред за одмотување и притискање, помошна поддршка, уред за сопирање и дел за напојување.
Б. Градежништво
а) Главна рамка: изработена од челик, А3 челична плоча, #45 челично фалсификување лежиште по заварување, преку квалитативниот третман не се деформира;
б) Вретено: издупчено од кружен челик 40Cr со дијаметар од 85mm дупки, калено и потоа фино претворено во дијаметар на работна површина од 190mm, носивост од 25 тони.
в) подигање и смалување на макара: употреба на форма на ролна за проширување со туркање-влечење со лизгач; четири закривени плочи (челик бр. 45), парови на лизгачи за сечење жица, дијаметар на проширување: Ф470мм-520мм (плус гумен чаур за да достигне Ф610мм); ефективната работна должина на ролна 1650mm, целокупната мандрела за да се осигура дека ролната нагоре и надолу кога концентричноста.
Структури |
Заварена основа од челична плоча, менувач за напојување, плоча и рамка |
Количини |
1 сет |

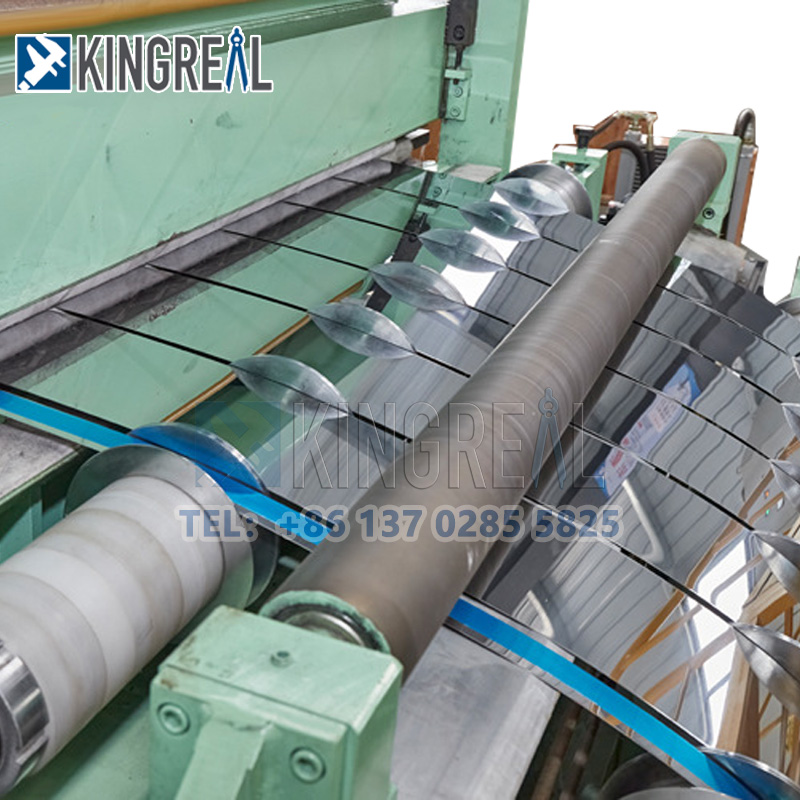

Брзина на сечење |
200 милиони/мин |
Дијаметар на вратило за сечење |
Φ220mm×1900mm |
Материјал |
42 CrMo |
Големина на сечилото |
Φ350mm×Φ220mm×10mm |
Моќност на главниот мотор |
AC110Kw |
